Ремонт трещины шейки приклада

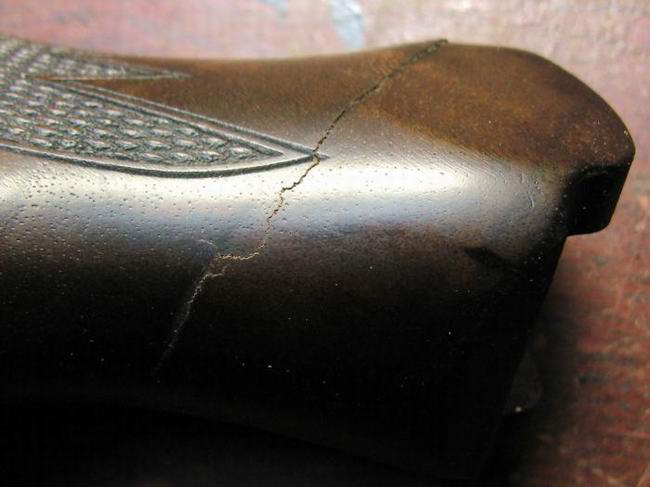

Пожалуй, самая частая поломка, с которой мне приходилось сталкиваться за 14 лет работы, это трещина на шейке приклада. И причин её возникновения несколько. Первая причина это некачественная, прелая или просто незрелая древесина. К сожалению, в условиях массового производства оружия проблема отбора хорошего материала не стоит вообще. В ход, похоже, идет все, что попало под пилу. Вторая причина - появившийся в процессе эксплуатации ружья люфт между колодкой и самим прикладом. Способствует этому как некачественная врезка механизма, так и ослабление крепления затворной группы. На ружьях с центральным стяжным винтом, учитывая его большую длину, естественная усадка древесины в 3-5% дает весьма ощутимый зазор между металлом колодки и прикладом. Да и сама резьба может потянуться. В ружьях с клиновым упором (например, ИЖ 54 или ТОЗ) приклад теперь изготовляют вообще не учитывая этот упор. И колодка держится просто на паре вертикальных винтов, поставленных в отверстия в древесине с намеренно увеличенным диаметром. Вероятно для удобства сборки. Разбивает такие приклады очень быстро. И третья причина это чисто "бытовые травмы" Как-то: падение с квадроцикла или снегохода, кувырки через крышу в автомобиле, езда на джипах по ружьям, использование вместо весла на резиновой лодке, добивание подранков, или просто выяснение отношений в рукопашной атаке. Короче причин много. Вот передо мной очередная красавица - трещина. Это результат "битвы" с топляком на Костромских разливах. ( ФОТО №1) .
 |
 |
Первое правило - трещина одна не "ходит". У нее обязательно есть сестра и вероятно даже не одна. И если их не видно, то это дело времени или грязи вместе с пропиткой. Правило второе - ни какого металла при ремонте (шурупы, саморезы, стяжки и пр.) Занимаясь, одно время, изготовлением биллиардных киёв я твердо усвоил, что склеить металл и дерево - невозможно! Конечно, это касается клеевых соединений, испытывающих ударные нагрузки. Инородное по своим физико-механическим свойствам тело древесина будет отторгать. И все вкрученное или вклеенное шурупьё будет являться концентраторами внутренних напряжений и если не вылетят сами, то приведут к образованию новых трещин вокруг себя. Тоже касается и всяких стяжек между боковыми щечками. На какое то время их хватает, но потом приклад приходит в полную негодность. Мне частенько приносят плоды таких "ремонтов" произведенных отцами или дедушками. И в результате наследникам уже приходиться переделывать весь приклад.
Дерево можно армировать, в данном случае, только деревом или бамбуком. Ясно, что трещину надо заклеивать так, чтобы о ней больше не вспоминать. То есть обеспечить максимальную прочность в клеевом соединении. Везде читаешь: «перед склейкой тщательно обезжирить склеиваемые поверхности». Но как это обеспечить внутри трещины? Да ещё в пропитанном насквозь маслами дереве.
Выход один: избавиться от всех пропиток, масел и грязи сразу во всём прикладе, поэтому я замачиваю его целиком в растворителях. Для этого подойдет даже подходящих размеров деревянный ящичек ( ФОТО № 2),
 |
обтянутый плотным полиэтиленом. Но обязательно плотно закрывающийся. Пары! Сами понимаете. Для того чтобы вытянуть самые застарелые масла я заливаю для начала Уайт-спирит. Двух литров должно хватить. Главное чтобы он не имел запаха бензина. Через 2-3 суток, если растворитель очень потемнел, я меняю его на свежий (зависит от степени загрязнения дерева и иногда процесс затягивается на пару недель). Потом ставлю приклад вертикально на затыльник для просушки. Примерно через сутки погружаю его в тот же ящик, но уже заполненный чистым ацетоном. Следует помнить, что хорошего качества ацетон, пригодный для этого, высыхает на руках, не оставляя запаха. В нем я выдерживаю двое суток. И ставлю опять же вертикально для окончательной просушки. Через сутки, двое я получаю чистое дерево, годное для дальнейшей склейки ( ФОТО № 3).
|
 |
 |
Можно и сразу замачивать в ацетоне, но только если приклад имеет поверхностное защитное покрытие. В том случае, если масла проникли глубоко в древесину, избыточное осмотическое давление может привести к растрескиванию материала. После такой обработки открываются даже те трещины, которые были не заметны (помните про сестричек?). ( ФОТО № 5)
 |
Для того чтобы наполнить трещины клеем (в данном случае это двух компонентная смола) я «раскрываю» щёчки. То есть накладываю на шейку приклада струбцинку, во избежание дальнейшего роста трещины, и потихоньку расклиниваю щёчки при помощи деревянного клина. При этом раздвигаю щель ровно настолько, чтоб получить возможность проникнуть внутрь трещины заточенной бамбуковой палочкой или капроновой нитью. При помощи, которых и заполняю полости смолой. ( ФОТО № 4 )
 |
 |
 |
Далее, убрав клин и струбцину, стягиваю место склейки эластичным медицинским бинтом. Он позволяет равномерно обжать склейку по всей площади, не деформируя насечку. И к тому же не прилипает к смоле. (ФОТО № 6)
|
 |
Надо учитывать, что каждый виток умножает усилие сдавливания. При чрезмерном стягивании может выдавиться весь клей и произойдет «голодная» склейка. А это означает безнадёжно испорченный приклад. Перед работой смолу лучше сразу затонировать в нужный оттенок, чтобы получить почти незаметное место склейки. Для этой цели я использую пигменты от колеровочных станков. Остатки, которых, в пластиковых бутылках, после заправки станка обычно выкидывают, а требуется то совсем немного. Эти пигменты можно вполне удачно смешивать, добиваясь нужного оттенка. ( ФОТО № 7)
 |
Самой по себе склейки трещины бывает недостаточно, особенно если древесина уже «устала». Поэтому я усиливаю шейку установкой бамбуковых спиц. Раньше я распускал для этого отцовские бамбуковые удочки. Теперь выручают китайские зубочистки. Их диаметр около 2мм, что вполне достаточно. Сначала размечаю места установки спиц и аккуратно засверливаю каналы сверлом, переточенным на манер сверл по дереву, т.е. с явно выступающим вперед центрующим острием. Каналы не обязательно делать сквозные, но желательно, чтобы остриё сверла чуть показалось с противоположной стороны. Крохотное отверстие поможет выйти излишкам клея при установке спицы. А иногда приходиться устанавливать спицы только с внутренней стороны приклада, дабы не испортить внешний вид приклада. Самое главное - надо стараться ставить спицы под разными углами, пересекая возможные направления образования трещин. ( ФОТО № 8)
 |
 |
Даже сама по себе «прошивка» спицами во взаимно пересекающихся направлениях в значительной степени усиливает шейку. Однажды, ради эксперимента, я «пришил» отвалившуюся, с приличной частью шейки, щеку без клея, только на 13 спиц. И этого оказалось достаточно, чтобы приклад ИЖ 27 выдержал два выстрела из обоих стволов безо всяких последствий. На второй выстрел мы не спорили, но я уверен, что приклад бы выдержал. Вот собственно и всё. Осталось, после отверждения смолы, аккуратнейшим образом обрезать выступающие части спиц, прошлифовать место склейки и пропитать защитными составами. ( ФОТО № 9)
 |
 |
 |
 |
Особенно удачно маскируются торцы спиц, когда они попадают в местах с насечкой. На ровных же участках можно немного затонировать спицы при помощи коричневого фломастера. ( ФОТО № 10). В следующей статье я расскажу, как сделать хорошую насечку при помощи самых простых и доступных инструментов.
С уважением ваш Басскачи.
